[專家專欄 – 藥物溶出研究] 藥物制劑中輔料及混合工藝的篩選 (格列齊特固體分散體)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>隨著藥物研發和生產的深入，藥物輔料和藥物劑型一樣，對藥品質量和療效起著越來越重要的作用。采用新輔料不僅可以改變藥物制劑外觀形態，還可以提高溶出度和生物利用度，并用于速釋 / 緩釋產品的制備，其技術愈來愈受重視。對藥物制劑中輔料性質的研究和檢測由此也變得越來越重要。
本次分享的文獻采用格列齊特固體分散體作為研究對象，對 MCC、HPMC、PEG8000 / 4000 等輔料及它們與 API 不同混合方式對 API 溶出的影響進行了考察。
實驗混合方式
-
物理混合：直接將輔料和 API 簡單混勻
-
共研磨：將輔料和 API 研磨混勻
實驗測試輔料
-
MCC
-
HPMC
-
PEG8000 / 4000
實驗測試方法
采用流池法，把混合后的粉體分別填充到流池里，與 1mm 的玻璃珠進行混勻后，考察這些輔料對于溶出的影響。
溶出度測試結果
– MCC
?
對比 MCC 共研磨和物理混合方式的溶出結果，共研磨方式的釋放度低于物理混合方式。這是由于在共研磨的過程中，MCC 跟 API 進行了致密的結合，形成了一種塑性結構，對API釋放形成了阻礙；而在物理混合時 MCC 作為一種稀釋劑，它分散了 API ，同時 MCC 具有親水性，這有利于 API 的溶出。
– HPMC
?
實驗結果顯示，對于 HPMC 不同比例的共研磨狀態，API 溶出會隨著 HPMC 用量的增加而變慢。這是因?yàn)?HPMC 本身遇水會形成凝膠層，阻礙了 API 的溶出。
– PEG8000/4000
?
實驗結果表明，對比 PEG8000 共研磨和物理混合方式的溶出結果，API 的溶出無顯著差異。對比 PEG8000 和 PEG4000 兩種不同輔料的溶出結果，使用 PEG4000 與 API 混合，溶出會增加。
實驗總結
使用流池法可以對粉末混合的中間狀態進行考察，這種考察有利于實驗人員分析處方的關鍵影響因素，對處方的溶出進行更深入的研究。
可以說流池法的靈活性，使得制劑開發過程中研發人員可以從原料 API、制劑中間體和最終制劑層層剖析，獲取最有利的信息，從而加快和輔助藥物研發的進程。
參考資料：
Emara LH, Elsayed EW, El-Ashmawy AA, Abdou AR, Morsi NM. The Flow-Through Cell as an in Vitro Dissolution Discriminative Tool for Evaluation of Gliclazide Solid Dispersions. J App Pharm Sci, 2017; 7 (05): 070-077.
相關文章
[專家專欄 – 藥物溶出研究] 藥物制劑中輔料及混合工藝的篩選 (格列齊特固體分散體)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>[專家專欄 – 實驗室自動化] Chemspeed 在藥物研發領域的應用案例 (六)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>“在 ISYNTH 模塊上完成高通量篩選后，可以進一步在工藝開發反應釜 (PD-Reactor) 模塊進行的實驗優化和放大過程，改模塊中，每個反應釜有獨立的控溫、控壓、攪拌等過程。”
—— 杜世振博士丨力揚自動化合成及優化專家
【工藝反應釜的反應優化和放大過程】
隨著高通量篩選的普及，實驗室自動化技術在藥物研發中越來越重要。在之前的案例中介紹了用 ISYNTH 模塊完成高通量的篩選過程，ISYNTH 高通量篩選過程中，所有的反應瓶都是在同一個反應條件下進行反應的。針對高通量篩選的某些感興趣的結果，通常有必要進行針對性的反應條件優化過程，比如對 ISYNTH 的篩選結果進行初步的 HPLC 檢測之后，能夠找到某些配方進行后續的優化和放大實驗。這種優化或放大實驗需要在工藝開發反應釜模塊進行，每個反應釜有獨立溫控以及攪拌速度等單獨條件的控制，反應釜的規格可選擇 100mL、 250mL或者是1000mL。
下圖是一個反應釜的構造圖，它的基本配置中包含了有不同的加樣方式，如獨立控溫、控壓、攪拌，還可以根據需要配置其他控制探頭。
這里有一個視頻介紹，可以完整展示整個反應斧的工作過程。
?
視頻中可以看到反應釜里有不同的加樣工具，上面是固體試劑加樣口，下面是液體或氣體的進樣口，視頻中也展示了回流工作的過程。另外，這種反應釜的特點是拆卸和組裝非常方便，在整個拆卸和組裝的過程中，無需用到任何螺絲的固定裝置，這也是它便捷性的體現。反應釜可以耐 100bar的壓力，最高使用溫度為 250℃。

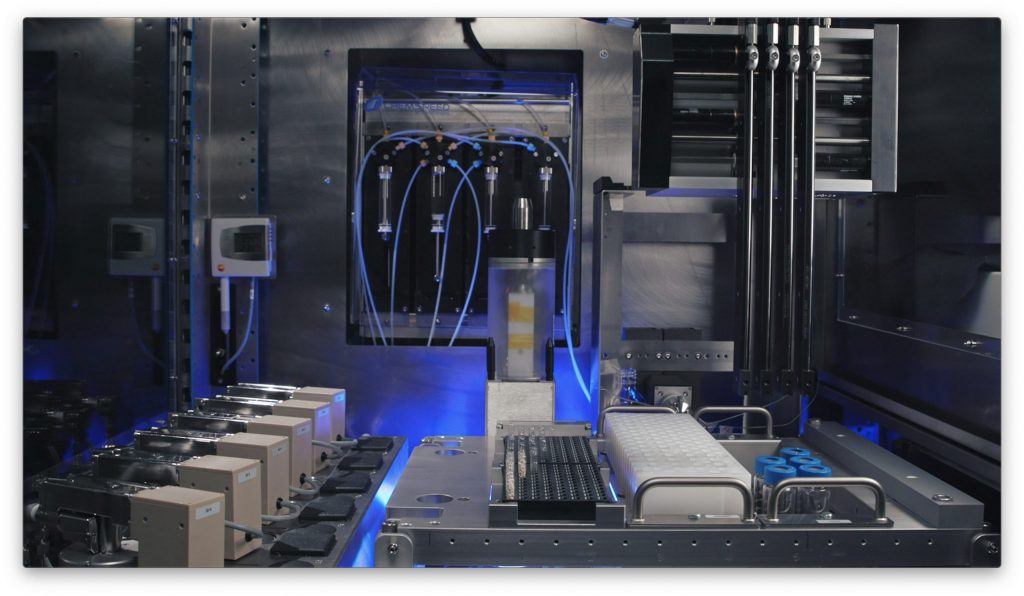

了解更多關于 Chemspeed 藥物研發的先進經驗分享，例如 IBM 采用人工智能驅動的自動化實驗室開發工作、像多倫多大學利用合成系統加快物料開發的過程、像默克建立的以數據科學驅動為主，自主的化學反應和優化技術等等，可以關注力揚企業官方微信賬號 (NIKYANG_HK)，加入專家微信社群，或?yàn)g覽力揚官方視頻頻道，獲取更多精彩內容。
相關文章
[專家專欄 – 實驗室自動化] Chemspeed 在藥物研發領域的應用案例 (六)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>[專家專欄 – 實驗室自動化] Chemspeed 在藥物研發領域的應用案例 (五)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>“FLEX ISYNTH 平臺可以完成幾乎所有的有機化合反應的高通量合成工作，如：碳?xì)浠罨?、酰胺化、脂化、氧化、加氫等等?！?/em>
—— 杜世振丨力揚自動化合成及優化專家
【高通量合成和篩選過程】

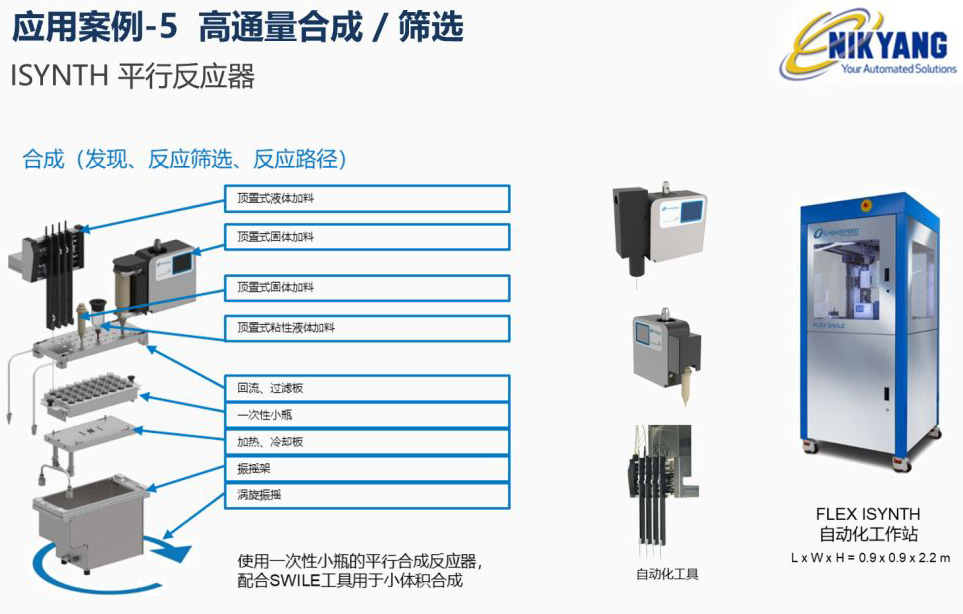

高通量合成和篩選過程中用到最主要的工具是 ISYNTH 平行反應器，下圖展示了平行反應器的拆解圖，從最下面往上依次是渦旋振搖架;加熱 / 冷卻板 (控溫范圍：- 20 ℃ 至 150 ℃);反應瓶架 (2mL x 48、8mL x 48、24mL x 20、100mL x 12);反應器蓋 (實驗密封、回流、惰性氣氛置換等)。平行反應器一般配合頂置式工具使用，比如固體加樣工具 (GDU-P) 或者液體加樣工具 (GDU-V) 或 4-通移移液工具 (4-NeedleHead) 來使用的。
與此同時，ISYNTH 平行反應器可以實現反應過程中惰性氣體的保護，前面提到的反應器蓋就可以實現惰性氣氛的交換。對于工藝開發反應釜，它也配有惰性氣體的進出閥門，可以實現惰性氣氛的置換功能，或?qū)崿F(xiàn)在反應過程中氮?dú)饣蛘呤菤鍤獾谋Ｗo(hù)工作。針對整個實驗環境的氣氛要求更高的實驗，Chemspeed 可以對整個反應平臺進行配氮?dú)獯祾?，或配置專業的手套箱，以實現整個平臺的惰性氣氛環境。
ISYNTH 平行反應器的具體的操作流程如下：首先，多功能抓手把反應器最上層的蓋子打開，這樣位于下層的反應小瓶就處于開口的狀態，再使用不同的加樣工具進行試劑或溶劑加樣，加到不同的反應瓶里，最后關閉反應器、對反應瓶進行控溫和混合過程，反應過程中或結束之后，也可以通過4-通道移液工具實現在線檢測過程，如HPCL、GC、MS 等。
這樣一個 FLEX ISYNTH 平臺可以完成幾乎所有的有機化合反應的高通量合成工作，比如說碳?xì)浠罨?、酰胺化、脂化、氧化、加氫等等。下面的視頻簡單介紹了 ISYNTH 工作的過程。
相關文章
[專家專欄 – 實驗室自動化] Chemspeed 在藥物研發領域的應用案例 (五)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>[專家專欄 – 實驗室自動化] Chemspeed 在藥物研發領域的應用案例 (四)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>?
“Chemspeed 設計的突破性化合物存儲技術 – 玻璃膠囊化合物分裝系統 (Smolefin) ，徹底顛覆了空氣敏感、劇毒化合物傳統存儲方式，將化合物定質量 (或摩爾量) 儲備于玻璃膠囊中，并實現在不同的壓力下破碎玻璃膠囊，精準控制化合物的釋放過程，輕松實現對空氣敏感、劇毒化合物的管理，幫助實驗科研人員避免遭受毒性化合物的侵害，讓整個實驗環境變得更安全、健康?！?/em>
—— 杜世振丨力揚自動化合成及優化專家
【化學試劑處廢方案】
化學試劑處廢方案主要針對做實驗時遇到對空氣敏感性的化學物質和劇毒化合物的管理工作。Chemspeed 針對這種難點，設計出一種玻璃膠囊的化合物分裝系統 (Smolefin)。這種分裝系統可以把所需要的化學物按照特定的量，如按照反應常規所需的量 (如 1g, 1mmol 等) 分配到特制的毛細玻璃管中，然后將玻璃管放置在氬氣條件下進行分裝，之后再用激光燒結密封，把化學試劑安全地放在毛細玻璃管中進行儲存。這種儲存化學物質的玻璃管就像一個個盛放化學試劑的膠囊一樣，實現了特殊化學品化繁為簡的存儲過程。這種玻璃膠囊的特點是它可以在特定的壓力下完成玻璃管的破碎，通過改變壓力的大小來控制化學品的釋放過程。下面視頻介紹了整個樣品的封裝過程，可參考。
?
首先會用到頂置式加樣工具 (GDU-P、GDU-V、GDU-SWILE)，把不同類型的化學試劑按照設定質量分配到不同的毛細玻璃管中，然后在氮?dú)饣蛘呤菤鍤獗Ｗo(hù)下進行激光封裝。封裝完之后可以看到一個玻璃膠囊，這種玻璃膠囊完全隔離了空氣中的水、氧氣對化合物的影響，這種方式也徹底杜絕了劇毒化學物對科研人員的人體造成潛在危害的可能。
使用時，可以很簡單地把這種玻璃膠囊放到實驗室里的燒瓶中，通過攪拌等方式破碎膠囊釋放化合物，也可以配合 Chemspeed 不同的反應器技術使用，比如高壓的篩選模塊、反應釜模塊等。玻璃膠囊放進去之后，通過控制壓力變化讓玻璃膠囊破碎，釋放化合物。下面視頻展示了這種玻璃膠是如何在壓力下進行破碎并釋放化合物的。
?
視頻中展示了在反應瓶里放進不同的玻璃膠囊，密封處理后，用四通道液體處理工具 (4 NeedleHead) 往反應瓶里充氮?dú)膺M(jìn)行加壓。視頻中標注的部分可以看到，四通道液體處理工具給體系加壓到 6 bar 時玻璃膠囊瞬間爆破，并釋放化學藥品。這種玻璃膠囊有不同壓力規格的設計，如6 bar、10 bar、20 bar、30 bar、60 bar 等，可以根據具體的實驗應用過程進行自由選擇。
相關文章
[專家專欄 – 實驗室自動化] Chemspeed 在藥物研發領域的應用案例 (四)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>[專家專欄 – 實驗室自動化] Chemspeed 在藥物研發領域的應用案例 (三)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>【流動相自動化配制方案】
“流動相的配置涉及大量的重復且單一的操作過程，而且需要符合 GMP或者是 FDA 第 21 條對質量體系的認證要求。Chemspeed 的自動化方案，借助四針頭工具進行液體加樣，可完成不同液體組分的自動分配過程，還可以實現 pH 值的實時測定和在線控制，快速高效的完成流動相的配制工作。”
—— 杜世振丨力揚自動化合成及優化專家
流動相配制及操作是實驗室日常工作中面臨的一個非常繁瑣且重復性的工作，針對這種繁瑣的重復性勞動，Chemspeed 制定了一個自動化的解決方案。在這個解決方案里，用到的有固體加樣工具 (詳情可點擊鏈接了解更多），還有四通道液體處理工具，這個工具主要用于高效的對溶劑進行按體積分配操作。
另外一個比較重要的特點是 Chemspeed 對這種四通道液體處理工具進行了升級，升級之后它可以進行對流動相在線 pH 值的控制和測定工作。除此之外，四通道液體處理工具還可以完成過濾和在線進樣等實驗過程，比如對 HPLC 的線進樣過程。

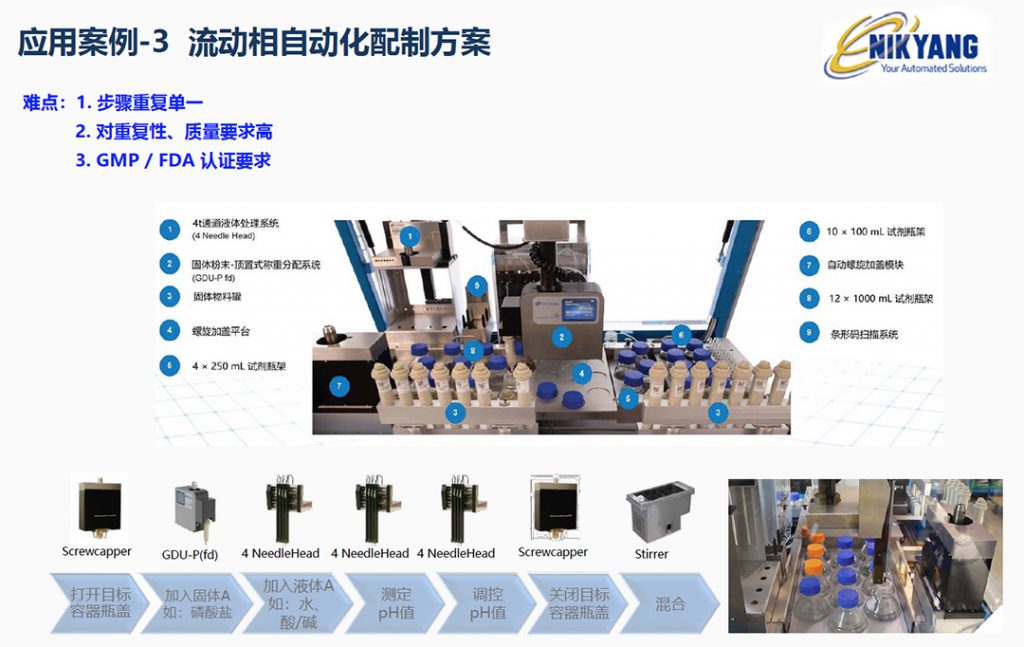

上圖是典型的流動相自動化平臺案例，在平臺上可以完成了 12 x 1 L 的流動相配制工作。在手動進行配置流動相過程中，會涉及到大量的重復且單一的操作步驟，這些重復性的工作又有非常高的質量的要求，比如說酸堿度精準控制的問題、對固體或者液體精確分配問題。最重要的一點是需要符合 GMP 或者是 FDA 第 21 條對質量體系的認證要求。只有完全遵照此標準保留的數據才可以作為通過檢驗或者今后追溯的有效數據來源，其廠商生產的產品才可以正常銷往國外市場。 針對這種需求，Chemspeed 開發了一個自動化的加樣程序，除了能夠滿足自動化的流程之外，它每一步操作過程都滿足 GMP 環境實驗室的認證過程，確保所有電子記錄有因可循、清晰易懂、同步記錄、原始、準確并且保存完整。
在 Chemspeed 流動相配制平臺上,自動配制流動相的典型做法是：自動化抓手打開溶劑瓶，然后使用 GDU-Pfd (頂置式固體稱重加樣工具) 加入設定質量的固體磷酸鹽，再使用四通道液體處理工具加入水，然后進行 pH 的測定和在線控制，最后定容，并自動加蓋渦旋混合，可觀看以下視頻詳細了解：
相關文章
[專家專欄 – 實驗室自動化] Chemspeed 在藥物研發領域的應用案例 (三)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>[專家專欄 – 藥物溶出研究] 緩釋制劑釋放機理研究 (雙氯芬酸鈉緩釋片)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>口服藥物進入體內后進行崩解、溶出和吸收是一個動態和連續的過程。在藥物研發的過程當中，需要通過體外溶出實驗?zāi)M這些體內的生理過程，以反映藥物在體內行為的變化。而緩釋制劑在口服后，需按要求緩慢地釋放藥物，進行體內外相關性（IVIVC）研究，才能保證藥物在體內的溶出釋放可控，但因?yàn)榫忈屩苿┑奶匦裕M(jìn)行準確的溶出度測定，先進的儀器和方法就至關重要。
目前，常規的溶出度測定方法（例如：槳法和籃法等等）在藥物溶出研究方面尚有很多不足，而流池法具有特殊的流體動力學及其靈活性，多種制劑都能廣泛應用，尤其在緩釋制劑的研發上顯示出了極大的優勢，美國藥典收錄了流池法作為四法，而中國藥典2020版也已經新增了流池法溶出度測試法，成為了籃法、槳法等方法以外的最新溶出度測試策略。
溶出度測定 –?緩釋制劑釋放機理研究 (雙氯芬酸鈉緩釋片)?
Dissolution Technology曾發表一篇文獻，研究了使用流池法進行雙氯芬酸鈉緩釋片劑的溶出度篩選方法。文獻當中使用了流池法進行實驗，比較了流速和不同尺寸的流池以及載樣方式對緩釋片劑釋放度的影響，找出了雙氯芬酸鈉緩釋片最佳的釋放條件后，建立了體外釋放度測試，平行考察了諾華兩個不同產地生產的參比制劑，以及埃及本地生產的仿制藥，得到的溶出曲線顯示了不同產品的釋放結果。

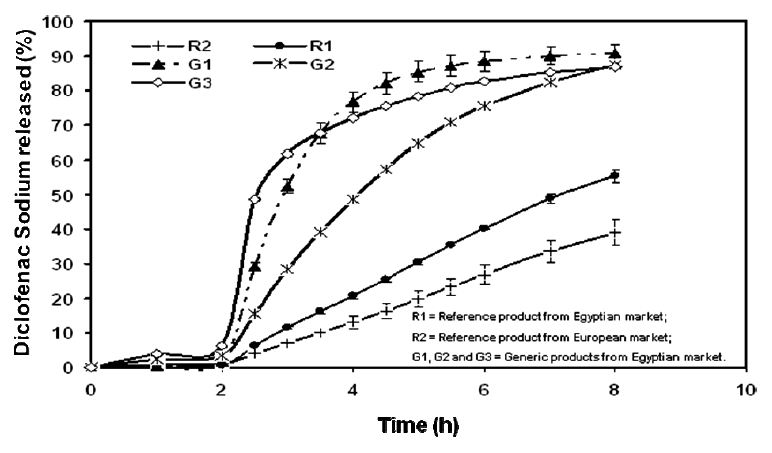

從流池法溶出度測試的結果可以看到，參比制劑和仿制藥有明顯的差異。最下面的兩條溶出曲線，是兩個參比制劑的體外釋放結果，一個是歐洲上市的，一個是埃及本地上市的。雖然它們有一定的區別，但是它們的釋放曲線，可以看作是一個零級釋放的曲線，證明它們是緩釋效果非常好的處方。但是，埃及本地生產的處方的釋放行為并沒有顯示出緩釋的釋放機理，跟參比有很大的差異，這個釋放行為的巨大差異，肯定也會帶來體內吸收行為很大的改變。研究也證明了以流池法進行溶出度測定，能很好的判別緩釋制劑之間的釋放度差異。
流池法克服了一些籃法、槳法等傳統溶出度測試法的局限性，例如介質飽和、槳旋轉時造成的物理影響、容易堵塞等等問題，尤其是對于一些緩釋劑和難溶制劑，更靈活的溶出度測試法是必然的手段。同時，流池法溶出度測試的可重復性和可重現性已經在多項文獻研究中等到證實，目前除了對于一些傳統制劑的應用，很多新型制劑的研究文獻當中也都應用了流池法，尤其是SOTAX CE7smart流池法溶出度測定系統，為流池法的實際應用提供了強大的支持，對于藥物研發必然有很大的優勢。
參考資料：
Laila H. Emara et al. (2009). Investigation of the Effect of Different Flow-Through Cell Designs on the Release of Diclofenac Sodium SR Tablets. Dissolution Technology. May 2009.
相關文章
[專家專欄 – 藥物溶出研究] 緩釋制劑釋放機理研究 (雙氯芬酸鈉緩釋片)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>[專家專欄 – 實驗室自動化] Chemspeed 在藥物研發領域的應用案例 (二)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>前沿：化合物庫管理與藥物研發的關系
化合物庫是按照特殊的研究目的研制的大量化合物集合，應用于高通量藥物篩選，可幫助找到新藥研發的先導化合物。隨著人工智能大數據和實驗篩選模型的迅速發展，化合物篩選已成為發現先導化合物的主要途徑，因此化合物庫的建設已經是我國發展創新藥物研究的工作重點。
【化合物庫管理】
“使用 Chemspeed SWILE 工具可以更精確、更快速的進行亞毫克級別的化合物分配任務。它采用決策式分配過程，無死體積，無交叉污染，可實現一對一或一對多的加樣方式。即使是 100μg 這樣人手操作時束手無策的量也可以進行準確添加，無論是準確度還是精確度都可以滿足嚴苛的標準?！?/i>
—— 杜世振丨力揚自動化合成及優化專家
化合物庫中的化合物重新分配的過程，它通常面臨三大難點：第一，化合物的種類繁多；第二，毫克或者是毫克級別以下的化合物分配時的高誤差；第三， 96 / 384 孔板操作時位置上出錯。而 Chemspeed 的解決方案中，完美的解決了以上三個難點。
Chemspeed 的化合物庫管理要用到的一個非常關鍵的工具叫 SWILE (取樣分配工具)。它適合于毫克級別的化合物或是毫克以下的幾百微克化合物的精確且快速的分配過程，SWILE 通過頂置式天平抓取的毛細管活塞來進行物料分配。根據不同的加料需求、不同量的范圍，Chemspeed 有不同規格的毛細管可供選擇。
SWILE 一個非常關鍵的特點是其取樣決策分配過程。具體指在原料瓶中取樣結束之后，天平會對取樣的量首先做一個判定，例如設定目標分配的量為 5 毫克，取樣完成后天平隨后進行判定，如果取樣的量大于或等于 5 毫克，天平才會執行下一個分配任務，如果沒有達到 5 毫克，天平會再次進行提取直到 5 毫克。這個特點可以最大限度地保證在加樣過程的效率和準確性。
SWILE 對不同性質、不同類型的化合物進行了分配測試，測試樣品包括了密度小且非常松散的氣相的硅膠、實驗室常用到的金屬配合物、或者是香草醛為代表的以純的有機物。從結果中可以看到， 1 毫克級別以下的準確度達到了 10% 左右。隨著分配質量的逐漸增大，準確度會有一個非常大的提升，到 5 毫克的時候，準確度可達到 2% 以內。過往經驗證明，人手準確分配一毫克以下的物料，幾乎是不可能的，如果在分配過程中稍微地不小心，帶來誤差幾乎都是 100% 以上的，所以說一毫克級別的加料對人手操作來說是極大的挑戰。對于這種人手操作束手無策的微量物質加樣過程，SWILE 可以進行自動化的準確添加，無論是準確度還是精確度都可以滿足嚴苛的標準。
視頻案例中是SWILE 在 384 孔板上進行一個矩陣式的加樣過程，384 孔板相較于常用的 96 孔板，其孔數更多，間隔更小，在視覺上極易造成混亂，尤其是在大批量按照 384 個孔的順序進行加樣操作的過程中，很容易因?yàn)闊o法準確識別每個孔的位置，而造成錯加或漏加。借助自動化技術可以輕松解決這一難題，我們可將實驗設計軟件如 JMP、或編輯好的 excel 文件直接導入控制軟件，無需手動逐一輸入加樣參數。儀器操作過程中自動記錄所有數據，并可再以 excel 文件格式導出，方便查找和溯源，不會再因數據混亂而導致實驗失敗。?
相關文章
[專家專欄 – 實驗室自動化] Chemspeed 在藥物研發領域的應用案例 (二)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>[專家專欄 – 實驗室自動化] Chemspeed 在藥物研發領域的應用案例 (一)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>前沿：固體粉末的分配在藥物研發過程中的重要性
在醫藥開發中，實驗室自動化技術扮演著越來越重要的作用，特別是隨著高通量篩選的普遍運用，自動化技術已成為全球知名藥企的必備武器之一。在實際研發過程中，幾乎所有反應都會涉及固體試劑，而高通量篩選過程更是對固體試劑的分配提出了高數量、高重復性、高準確性的要求。自動化的固體分配技術不僅可以將技術人員從重復性操作中解放出來，更重要的是從根本上避免了人為誤差的發生，最大程度上提高了重復性，完美解決現有的瓶頸問題，最終為新藥開發節約了寶貴的時間和人力成本，讓藥物研發速度和質量邁上更高的臺階。?
【固體全自動分配方案】
“使用 Chemspeed GDU-P / GDU-P (fd) 可以輕松地完成毫克級別的固體粉末稱重分配任務，適用于高重復性和高通量的固體分配任務，可達到人手操作所不能及的高效，且誤差基本上都控制在 5% 以內?！?/i>
—— 杜世振丨力揚自動化合成及優化專家
在固體全自動分配方案中我們所用到的重點工具是適用于固體/粉末的頂置式 稱重加樣工具， GDU-P 或者是 GDU-P (fd) 。兩者在粉末分配量稍有區別，GDU-P (fd)適用于單次分配 30 克以下固體樣品的精細分配過程，天平分辨率可以達到 0.1 毫克; GDU-P 適用于固體 / 粉末的普通分配，它可以單次分配 0 – 100 克的固體樣品，天平分辨率為 1 毫克。在分配過程中，固體 / 粉末樣品會提前儲存到GDU-P / GDU-P (fd) 物料罐里，分配任務執行時，機械手會帶著天平把物料罐抓取到容器上方進行分配。

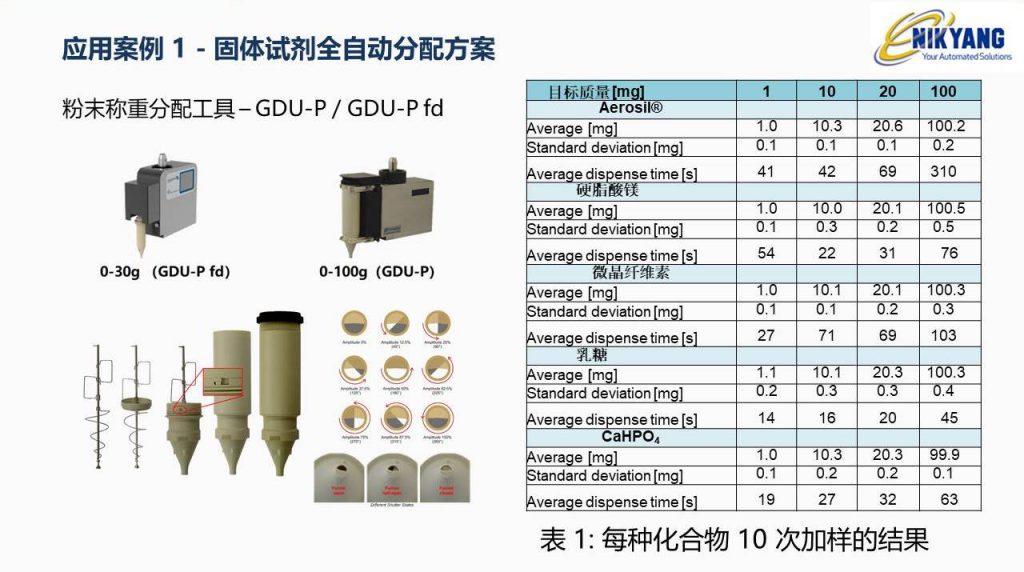

如下圖展示了 GDU-P 內部的結構，里邊有螺旋推出桿，可以保證樣品順利地從樣品罐中分配出來。
在分配過程中，控制軟件會根據分配量的大小和精度來控制物料罐出口物的開關大小和速度。圖中右側是對不同類型的固體物質做的分配性測試，分別按 1 毫克、10 毫克、20 毫克、100 毫克來進行分配，每次分配 10 次，可以看到，無論是對氣溶膠還是金屬有機物或是純的有機物，分配的結果的誤差都控制在 5% 以內。?
另一個難點是在固體分配過程中，需要重復精準結果的質量要求十分高。采用 GDU-P 或者是 GDU-P (fd) 可以很輕松地完成這種重復性的工作，且可以很高效和精密地來完成不同量級的分配任務。具體做法是使用 Chemspeed 的控制軟件 (AutoSuite) 導入設計好的程序，接著機械手會自動地把原料瓶和目標分配瓶的瓶頭打開，然后通過 GDU-P (fd) 或者 GDU-P 按照設定的量進行分配固體，或者是用 SWILE 工具分配這種亞毫克級別的固體粉末。在分配的過程中，如果有必要的話，可以同步進行混合、加熱、冷卻等過程，分配完成后，機械手將關閉試劑瓶或物料瓶。以此類推重復操作完成這種大量的、多批次的化合物分配過程。
相關文章
[專家專欄 – 實驗室自動化] Chemspeed 在藥物研發領域的應用案例 (一)最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>[專家專欄 – 實驗室自動化] 中國醫藥市場展望，淺談制藥行業未來新趨勢最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>—— 杜世振丨力揚自動化合成及優化專家
去年 10 月第十九屆中央委員會第五次全體會議通過了 《第十四個五年規劃和二〇三五年遠景目標的建議》，11 月 3 日，國家正式發布 “十四五” 規劃，作為今后五年乃至更長時間中國經濟社會發展的行動指南?！督ㄗh》中強調 “堅持創新驅動發展，全面塑造發展新優勢”，當中整合了資源創新、技術創新和人才創新等等的創新戰略，繼 “十三五” 規劃之后，“十四五” 必然更進一步推動及鞏固創新的力量，醫藥行業定然也能乘風波浪，同步蛻變。《建議》 中也提及一些傳統的行業需要進一步走向高端化和智能化，在 “十四五” 的規劃下，未來制藥工業領域又會有哪些新趨勢？以下提出幾點與大家分享。
1.?探索智能研發，自動化系統需求持續增加
伴隨著醫藥工業發展迅速、藥品生產和質量管理規范日趨嚴格，我國醫藥行業一直都在逐步提升，尤其是在疫情下，更多藥企開始思考如何加快研發新藥，積極探索 AI 新藥研發，例如: IBM 的 RoboRXN 云端制藥實驗室、騰訊的云深智藥人工智能藥物發現平臺，諾華、阿斯利康和輝瑞等等多家藥企也在積極探索 AI 在新藥研發的應用，可見 AI 藥物研發已經成為必然的趨勢，而自動化系統及設備是構建智能研發平臺中不可或缺的重要部分，像 IBM 的 RoboRXN 云端制藥實驗室就利用了 Chemspeed 的全自動研發平臺，自動處理化合物合成，以加快推斷藥物的物質成分構成。自動化系統在精確性、可靠性和效率方面都有明顯的優勢，能幫助藥企提高研發效能，因此未來對自動化系統及設備的需求相信也會有上升的趨勢。
2.?信息集成，追求數據完整性
智能化建基于對數據的分析，并利用數據進行決策。一些藥企以紙質流程的方式管理數據，不僅耗時長，而且容易出錯。過去一年在疫情下，更多人員需要遠程工作，也突顯了數字化相比紙質流程更能有效進行遠程傳遞、紀錄及翻查。從 “十三五” 規劃以來，我國就強調走向數字化，不少企業都奠定了數字化的基礎，然而部分醫藥企業，由于缺乏有效的自動化和信息化管理系統，以致一些關鍵的工藝參數、藥物信息等有所缺失，而未能完成監控及通過相關法規部門的審批，日后也難以溯源，尋找問題根源。但是如何進行完整及順暢的數字化，正是目前制藥行業面對的一大難題。在制藥研發和生產的過程當中，多種設備及儀器之間獨立運作，形成了信息斷層，儀器之間未能相互溝通，數據未能充分利用。要解決這個難題，就需要自動化的系統集成現有設備的數據，自動進行加載及處理，研究人員及管理者才能掌握更完整的數據，加以監控，并作出最妥善的安排及決策，減少每個階段的錯誤。如此一來，數字化才可以真正使藥物的研發和生產過程更完善。
3.?模塊化研發及生產，配合精準醫療
縱觀全球，精準醫療以至精準用藥近年來一直保持增長勢頭，個性化藥物可以針對患者的身體狀況或基因差異，使用藥更精準同時降低病人所面對的風險及副作用。然而，個性化藥物不同于批量制造的產品，唯有通過模塊化的方式，才可在同一個工作站上研發或制造多種產品，而無需進行大量的儀器轉換，大大降低成本。而且，由多個不同功能的模塊組成的工作站，可以按需要延伸，實現即插即用的靈活性。隨著精準藥物的市場日漸發展，相信模塊化的設備將會是未來制藥的新趨勢。
當下，在藥物研發中運用數字化、自動化逐漸成為趨勢。加上在 “十四五” 的推動下，相信我國的藥物研發效能會再進一步提升，企業必須把握機會，建立高端的自動化研發系統及分析設備，結合更多前沿的技術，才能緊貼市場的發展趨勢。
?
參考資料：
1. 王振，馮變玲. 制藥行業智能化發展現狀趨勢及建議. Hearald of Medicine Vol. 36 No. 9. Sep 2017.
2. Pharmaceutical automation trends for 2021.?https://www.manufacturingchemist.com/news/article_page/Pharmaceutical_automation_trends_for_2021/173208
3. How paperless manufacturing can support a virtual workforce environment. https://www.manufacturingchemist.com/news/article_page/Promoting_virtual_form_flow_in_the_pharmaceutical_industry/170499
4. 案例介紹視頻: IBM 與 Chemspeed 采用人工智能驅動的自主化實驗室. https://v.youku.com/v_show/id_XNDk1OTU4MzcyMA==.html
相關文章
[專家專欄 – 實驗室自動化] 中國醫藥市場展望，淺談制藥行業未來新趨勢最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>[專家專欄 – 實驗室自動化] 一文讀懂關于實驗室自動化的知識點，以 Chemspeed 為例最先出現在實驗室自動化應用一致性評價丨香港力揚企業-溶出儀-藥物溶出度儀廠家。
]]>—— 杜世振丨力揚自動化合成及優化專家
對于從事生物學、基礎醫學、臨床醫學等領域的科研工作者來說，自動化工作臺在實驗室中必不可少，也正因此，科研人員才得以解放雙手并將更多的時間和精力投入到更具價值的學術研究當中。 近年來，實驗室自動化布局已是常態，越來越多的企業在升級自動化的同時也集成了許多智能化元素，如借助人工智能、大數據、物聯網、5G 等新興技術締造新一代未來實驗室。如果說工業 4.0 的時代已經到來，那么 “實驗室 4.0” 更是緊追其后，為生化科研機構、生物醫藥企業、大學科研所等提供更智能化、數字化、模塊化的服務。
自 2016 年加入力揚企業以來，我參與了材料化學領域的自動化實驗室解決方案和技術支持工作，負責歐洲知名的實驗室自動化儀器設備提供商 Chemspeed 的高通量 / 自動化研發設備在中國北方的市場開發、客戶應用、技術支持工作。
下面我將以 Chemspeed 為例，為大家詳細介紹實驗室自動化平臺的價值體現。
【關于?Chemspeed】
Chemspeed 是一家瑞士公司，在化學自動化研發領域有著超過 20 年的專業經驗，總部位于巴塞爾，這里是歐洲傳統的化學工業和精密加工制造行業的發達地區。一方面，這里眾多的化學企業，如羅氏、諾華、巴斯夫、克萊恩化學等給 Chemspeed 相應的化學應用帶來了很多先進的經驗；另一方面，它先進的精密加工制造行業給 Chemspeed 發展化學自動化帶來了硬件上的巨大優勢。
目前 Chemspeed 在全球范圍內有著 500 多套不同類型的化學研發自動化設備，超過 70% 的員工都具有化學或者是工程學科的專業背景。對 Chemspeed 來說，它在化學自動化研發領域有著一系列配套的解決方案，比如從樣品的制備到樣品合成、工藝研究、配方的開發和探索以及后續的應用測試等等，Chemspeed都有相應配套的高通量解決方案。下圖展示的螺旋形上升的過程代表了 Chemspeed 獨特的研發哲學，這種螺旋形上升的研發哲學不同于我們?nèi)粘Ｋ吹降拈]環式研發模式，它是一個發展的、進化的、不斷趨于完善的一個過程。?Chemspeed?的愿景是為科學家從新想法的出現，到創造價值的每一步提供創新科技支持，最終的目的是加速客戶從構思探索到價值創造的整個過程。
?
?
【Chemspeed?的核心技術】-?頂置式分配稱重單元
Chemspeed?的關鍵核心技術之一，是頂置式分配稱重單元。提到加樣，我們腦海中首先想到的是把樣品放在天平上進行分配、稱量，而 Chemspeed 采取頂置式的稱重分配過程，徹底地改變了傳統的加樣方式: 在操作過程中反應容器是固定不動的，而動起來的是天平。具體運行過程是: 機械手把天平抓起來，然后帶著樣品移動到反應容器上方，按照設定的質量把樣品精確的分配到反應容器中，這樣的做法一方面顯著提高了加樣的效率，另一方面加樣過程不影響化學反應的進行，比如加熱、混合、回流等等，這種加樣方式是傳統方式所不能達到的。
可以說頂置式稱重分配技術代表了 Chemspeed 最有創新性和顛覆性的自動化理念，徹底改變了傳統的加樣方式。它可以完成化學研發過程中所有物料的加樣過程，比如對不同量級固體物料，從幾克甚至上百克，下到毫克甚至是微克級別，Chemspeed 都有成熟和高效的自動加樣方案。對于液體，無論是高粘度液體還是普通的常規化學試劑，Chempseed 都可以實現自動化的按體積或按重量的加樣過程。
?
【Chemspeed?的核心技術】-?反應器技術
另外一個非常關鍵的技術是?Chemspeed?的反應器技術，反應器技術是 Chemspeed?長期和不同的大型化學化工企業共同合作開發的反應器解決方案，包括常壓合成模塊、高壓合成模塊、小體積合成模塊、工藝開發反應器、配方開發反應器等等，這些反應器技術都是與巴塞爾地區的世界著名化學化工企業，像諾華、巴斯夫、歐萊雅等共同開發而來，最終成為了 Chemspeed 的專利產品，并逐步推向世界，服務于全世界的客戶。
【劃重點】
Chemspeed?的自動化平臺的構建過程主要包含兩個步驟，1) 根據需求選擇不同的試劑加樣工具；2) 搭配不同的反應器技術，并結合 Chemspeed 專有的控制軟件 (AutoSuite)，即完成模塊化的平臺構建過程。根據需求，平臺上的工具或反應器可以隨時替換或升級，以應對不同的新實驗流程。
